RM-5000

RM-5000
новинка
Тип прибора: Система
Тип газа: Горючий / Инертный / Кислород / Токсичный
Тип датчика: Гальванический / Полупроводниковый / Термокаталитический / Термокондуктивный / Электрохимический
СКАЧАТЬ БУКЛЕТ
СКАЧАТЬ РУКОВОДСТВО

Описание и характеристики

RM-5000 представляет собой систему, состоящую из стационарного газоанализатора (датчика), который устанавливается в точке отбора газовой пробы, а также устройств индикации (индикатора) и звуковой сигнализации (зуммера), устанавливаемых в контроллер (шкаф) в диспетчерской. Все компоненты соединяются с помощью электрического кабеля в единую систему для мониторинга и/или передачи управляющего сигнала на контрольно-запорную арматуру. При этом удаленность датчика от контроллера может достигать 2 километров.

ОСОБЕННОСТИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
КАК ВЫБРАТЬ ПОДХОДЯЩУЮ КОНФИГУРАЦИЮ

• Поддержка протокола RS-485
• Наличие выхода 4-20 мА
• Обратная совместимость с серией RM-580
• Шкала с цветовой индикацией
• Низкое энергопотребление
• Возможность крепления на стену, в стойку или на DIN-рейку
• Широкая номенклатура подключаемых датчиков

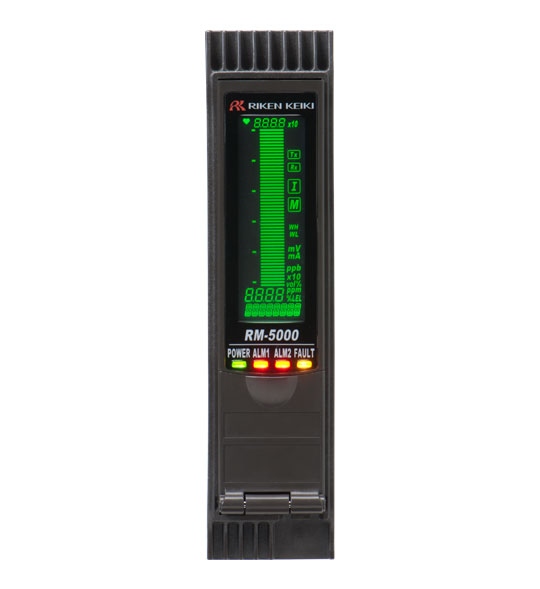

ТРЕХЦВЕТНАЯ ИНДИКАЦИЯ
Устройства индикации серии 5000 отображают информацию о концентрации газа в двух форматах - аналоговом (шкала) и цифровом (текущее значение концентрации). В зависимости от уровня концентрации меняется и цвет шкалы, тем самым увеличивая осведомленность оператора.

Система RM-5000Система RM-5000 Система RM-5000

ПОДКЛЮЧЕНИЕ К РСУ, ПЛК и ПК
Система RM-5000 поддерживает спецификацию RS-485 и может подключаться к распределенным системам управления (РСУ), программируемым логическим контроллерам (ПЛК) и персональным компьютерам (ПК). Максимальное число точек, которые можно подключить посредствам RS-485, ограничивается самой спецификацией и равно 32.
ОБРАТНАЯ СОВМЕСТИМОСТЬ С СИСТЕМОЙ RM-580
Устройства индикации и звуковой сигнализации серии 5000 совместимы с предыдущим поколением многоканальных и одноканальных контроллеров серии RM-580 - достаточно установить устройство в специальный контейнер 5000-СС (приобретается за дополнительную плату).

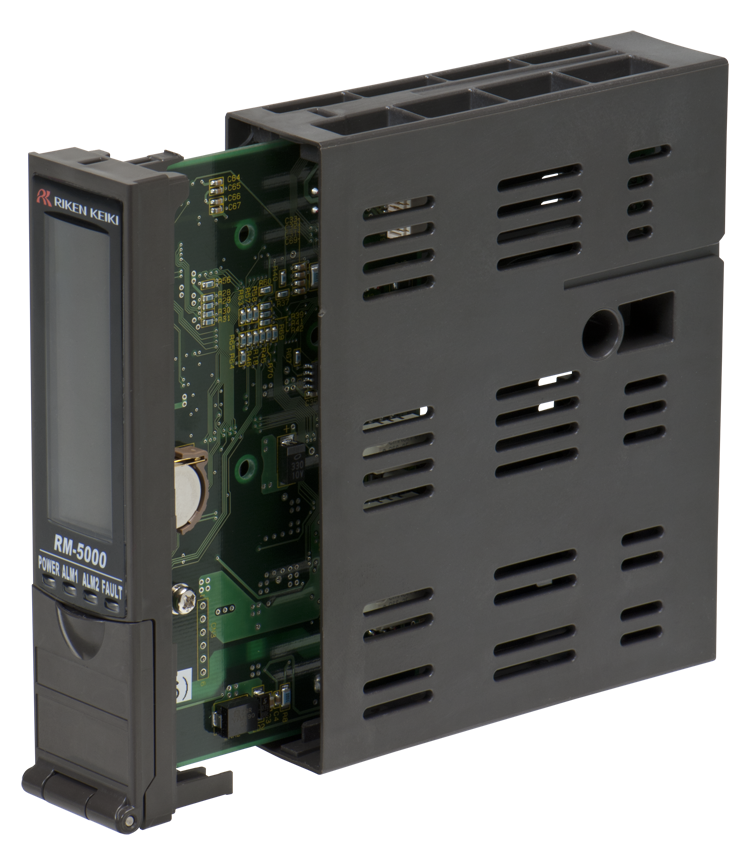

Соединительный контейнер 5000-CCСоединительный контейнер 5000-CC


КАК ВЫБРАТЬ ПОДХОДЯЩУЮ СИСТЕМУ
Как отмечено выше, система RM-5000 состоит из нескольких компонентов:
• стационарного газоанализатора (датчика)
• устройства индикации (индикатора)
• устройства звуковой сигнализации (зуммера)
• контроллера (шкафа)
Чтобы выбрать правильную конфигурацию, необходимо определиться с количеством точек датчиков, измеряемым газом, диапазоном и принципом измерения.

СОВМЕСТИМЫЕ МОДЕЛИ ДАТЧИКОВ
Модель Измеряемые газы Тип Примечание
GD-A80  Горючие газы  Термокаталитический
GD-A80V Горючие/токсичные газы Полупроводниковый
GD-A80S Горючие/токсичные газы Полупроводниковый термический
GD-A80N Горючие/инертные газы Термокондуктивный
GD-D58  Горючие газы Термокаталитический  С насосом
GD-D58GH  Токсичные газы  Полупроводниковый  С насосом
SD-1GP  Горючие газы  Термокаталитический
SD-1RI  Горючие/токсичные газы Оптический
SD-1GH  Горючие/токсичные газы Полупроводниковый
SD-1EC  Токсичные газы  Электрохимический
SD-1OX  Кислород  Гальванический
SD-D58  Горючие газы  Термокаталитический  С насосом
SD-D58GH  Токсичные газы  Полупроводниковый  С насосом
GD-70D Токсичные газы  Электрохимический  С насосом, без взрывозащиты
ДОСТУПНЫЕ УСТРОЙСТВА ИНДИКАЦИИ
Модель  Измеряемые газы
GP-5001
NC-5001
NC-5001W
Горючие газы
NP-5001  Горючие/инертные газы
SP-5001
GH-5001
Горючие/токсичные газы
EC-5002  Токсичные газы
OX-5001
OX-5002
Кислород
RM-5002
RM-5003
Вход 4-20 мА
ДОСТУПНЫЕ УСТРОЙСТВА ЗВУКОВОЙ СИГНАЛИЗАЦИИ
Модель Шаблон сигнализации
TAN-5000  Автосброс
TAN-5000L  Удержание
ДОСТУПНЫЕ КОНТРОЛЛЕРЫ
Модель Количество каналов Тип
5000-SR

1


5000-TM

1

На DIN-рейку
5000-02W

2

Настенный
5000-02R  В стойку
5000-04W

4

Настенный
5000-04R   В стойку
5000-06W

6

Настенный
5000-06R   В стойку
5000-08W

8

Настенный
5000-08R   В стойку
5000-10W

10

Настенный
5000-10R   В стойку
5000-12W

12

Настенный
5000-12R  В стойку
